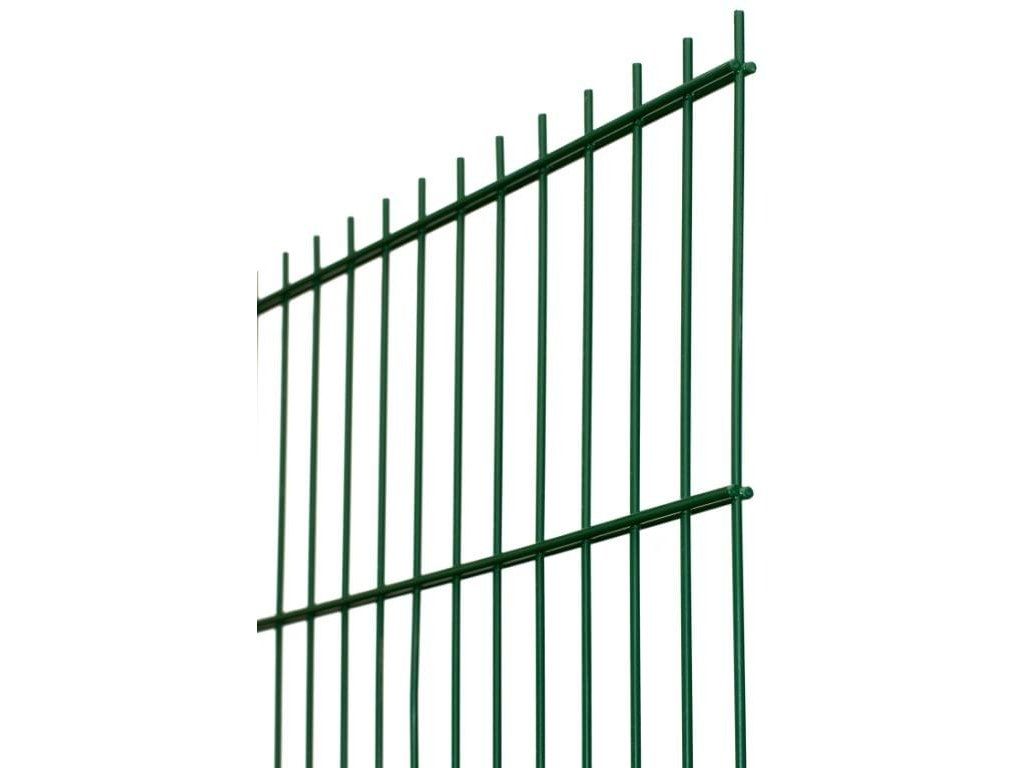

Panel EFEKT 2D ZN+PVC ZELENÝ 6005

Detailní popis produktu

Panel EFEKT 2D (drát 6/5/6)

Panel EFEKT 2D je nejpevnější panel v naší nabídce. Vodorovné dráty jsou vždy zdvojené (6/5/6 mm), díky tomu je panel velmi tuhý a odolný proti prohnutí i násilnému poškození. Hodí se tam, kde je důležitá bezpečnost a reprezentativní vzhled: k rodinným domům, firmám, průmyslovým areálům a sportovištím.

Parametry:

• délka panelu 2 500 mm
• výška 630–2 030 mm
• oko 50 × 200 mm
• drát 6/5/6 mm, vodorovné dráty vždy zdvojené
• povrchová úprava: žárový zinek (ŽZN), nebo ŽZN + poplastování v barvě RAL

Proč zvolit 2D:

• Maximální pevnost: zdvojené vodorovné dráty zajišťují vyšší odolnost než u 3D panelů.
• Čistý vzhled: rovná plocha bez prolisů
• Dlouhá životnost: žárový zinek chrání proti korozi, varianta s RAL navíc dodá barvu a druhou ochrannou vrstvu.

Návod na montáž svařovaných plotových panelů EFEKT 2D a 3D (s podhrabovou deskou i bez ní)

Svařované panely EFEKT 2D a 3D tvoří pevný a stabilní plot. Panely mají délku 2 500 mm a montují se na jeklové sloupky 60×40 nebo 60×60 mm. Plot můžete postavit samostatně, nebo v kombinaci s betonovou podhrabovou deskou.

Terén: rovina, nebo odskoky

Panel je tuhý a sklon terénu kopírovat neumí. V rovině se panely montují v jedné linii. Ve svahu je nutné plot provést stupňovitě, ve vodorovných odskocích. Každé pole je vodorovné a další pole je výškově posunuté. V místě odskoku je potřeba delší sloupek.

Co budete potřebovat

Vždy:

• plotové panely EFEKT 2D nebo 3D
• jeklové sloupky 60×40 nebo 60×60 mm
• příchytky nebo objímky pro uchycení panelů ke sloupkům
• betonovou směs pro kotvení sloupků

Navíc při montáži s podhrabovou deskou:

• podhrabové desky
• držáky desky U, ve výšce podle desky (200 nebo 300 mm)

Při montáži na stávající podezdívku:

• kotevní plát nebo sloupek s navařeným plátem
• ocelové hmoždinky nebo kotvy

1. Příprava a rozměření

Terén v trase plotu připravte: posekejte trávu a odstraňte křoviny. Poté proveďte výškové, směrové a přesné vyměření roztečí sloupků. Přes začátek, konec a lomové body natáhněte šňůru, podle které budete sloupky osazovat.

Rozteč sloupků:

• bez desky: rozteč závisí na zvoleném způsobu uchycení panelů (příchytka, objímka). Před montáží si ji ověřte u nás.
• s deskou: rozteč je daná délkou podhrabové desky, která je 2 450 mm.

Poznámka: Pokud si nejste jistí roztečí sloupků nebo výběrem příchytek, desek a držáků, kontaktujte nás na tel. +420 776 146 778 nebo e-mailem obchod@adh-ploty.cz. Rádi vám poradíme.

Rozteč dodržujte po celé délce plotu velmi pečlivě. Panely lze v případě potřeby zkrátit.

2. Délka sloupků

Sloupek se betonuje do hloubky ideálně 700 mm a nad zemí musí být stejně vysoký jako panel, případně panel + deska.

• Bez desky: délka sloupku = 700 mm + výška panelu
  Příklad: panel 1 530 mm → sloupek min. 2 230 mm
• S deskou: délka sloupku = 700 mm + výška desky + výška panelu
  Příklad: panel 1 530 mm a deska 200 mm → sloupek min. 2 430 mm
• Ve svahu: v místě odskoku připočítejte výšku odskoku.

Pokud vypočtená délka neodpovídá nabízeným rozměrům, zvolte nejbližší vyšší.

3. Výkop a betonáž sloupků

Sloupky osazujte do kopaného nebo vrtaného otvoru o rozměru min. 200 × 200 mm a hloubce 800 mm. Hloubka 800 mm odpovídá zámrzné hloubce, mělčí výkop může mráz vytlačit.

Pomocí šňůry a vodováhy osaďte nejprve první sloupek, poté ostatní stejným způsobem. Každý sloupek vyrovnejte do svislé polohy.

Sloupky zabetonujte zavlhlou betonovou směsí min. C12/15 s drtí frakce 8–16 mm. Panely montujte až po zatvrdnutí betonu.

4. Podhrabové desky (jen při montáži s deskou)

Na zabetonované sloupky nasaďte držáky desky U:

• na průběžné sloupky 2 držáky, z každé strany jeden
• na začáteční a koncový sloupek 1 držák

Výšku držáků zvolte podle výšky desky (200 nebo 300 mm). Desky vložte do držáků a vyrovnejte vodováhou. Deska musí být v jedné ose se sloupky. Mimo osu sloupků ji osadit nelze.

5. Montáž panelů

Panely osazujte cca 3–5 cm nad terén nebo nad horní hranu desky. K jeklovým sloupkům je můžete uchytit dvěma způsoby:

• Příchytka Light 60×40 / 60×60: nejčastěji používané řešení. Montuje se bez vrtání a výšku uchycení můžete volit libovolně.

Pokud panel zkracujete, ošetřete místo řezu ochrannou barvou, aby nekorodovalo.

6. Montáž na stávající podezdívku

Pokud máte hotovou podezdívku, sloupky se nebetonují, ale kotví se plátem:

1. Do podezdívky vyvrtejte 4 otvory o průměru 12 mm a hloubce min. 120 mm.
2. Osaďte ocelové hmoždinky.
3. Připevněte plát s držákem jeklu, nebo celý sloupek s navařeným plátem. Nejčastěji se používá čtvercový plát 150 × 150 mm.
4. Sloupek zkraťte na výšku panelu.

Rozteč sloupků dodržujte stejně pečlivě jako při betonáži. Další montáž panelů je stejná jako ve standardním postupu.
