Pant AB LSU spodní ložiskový s konzolou pro těžké brány a vrata ložiskový pant s konzolou, spodní čep k přišroubování, CAIS AB LSU

Detailní popis produktu

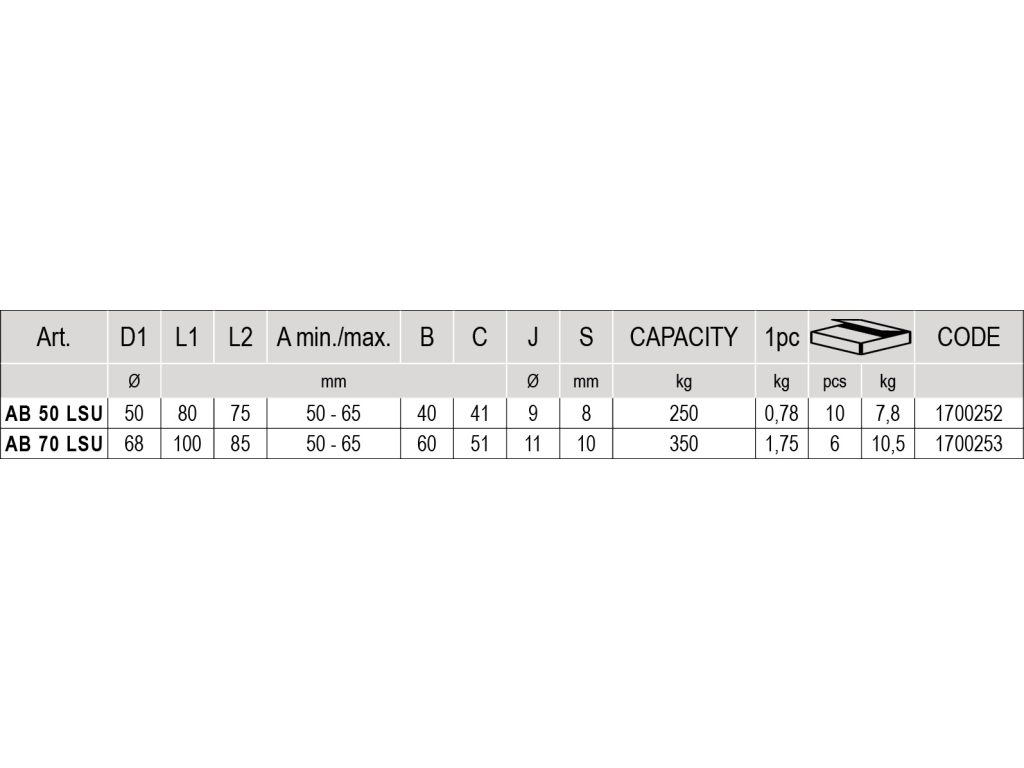

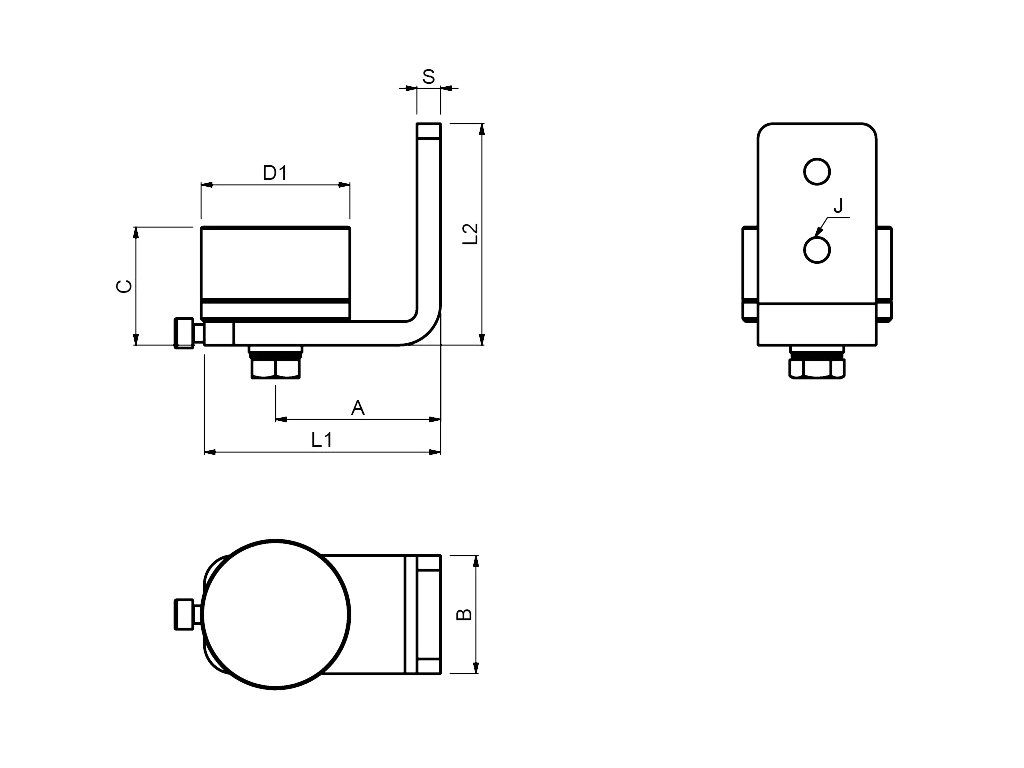

Technické parametry a rozměry (pro 1 kus):

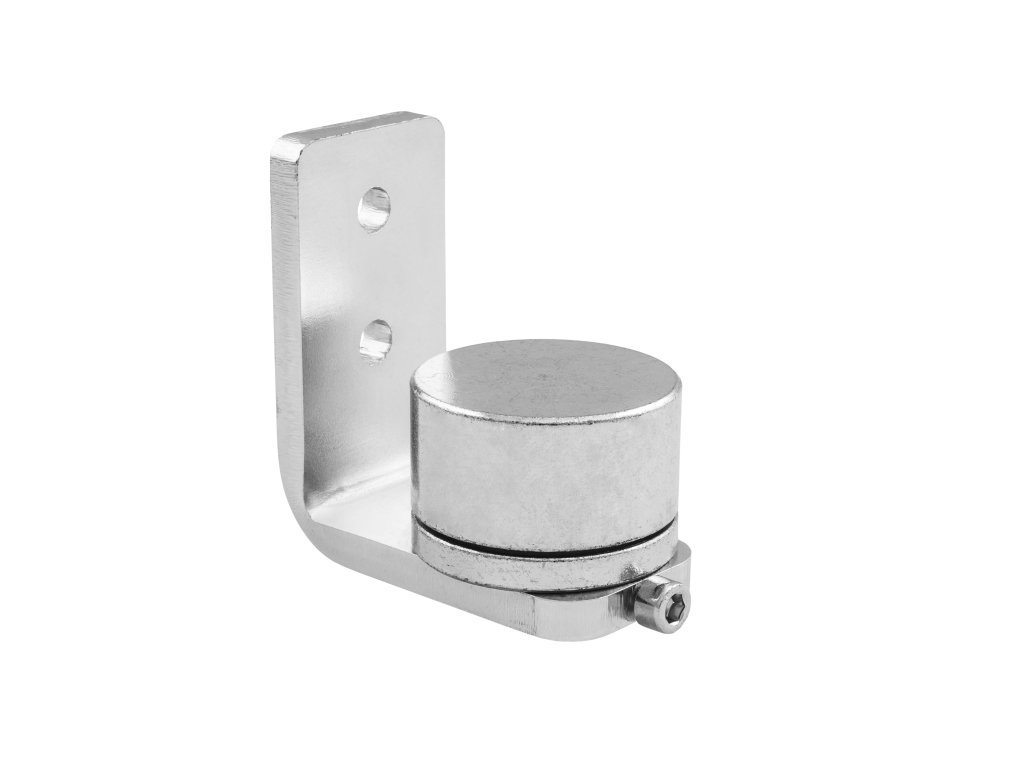

Spodní ložiskový pant s montážní konzolou od výrobce CAIS je určen pro instalaci křídlových bran, kde není možné přímé navaření pantu na podklad. Systém využívá kuželíkové ložisko pro zachování lehkého chodu i při vysokém zatížení křídla.

Hlavní přednosti a technické detaily:

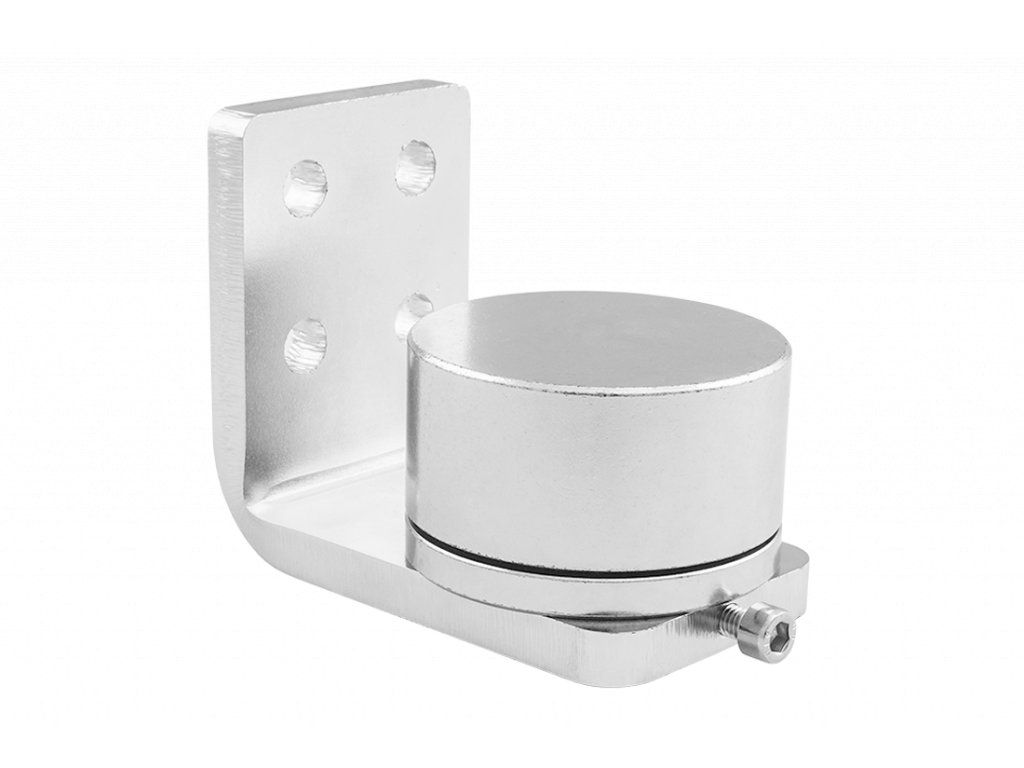

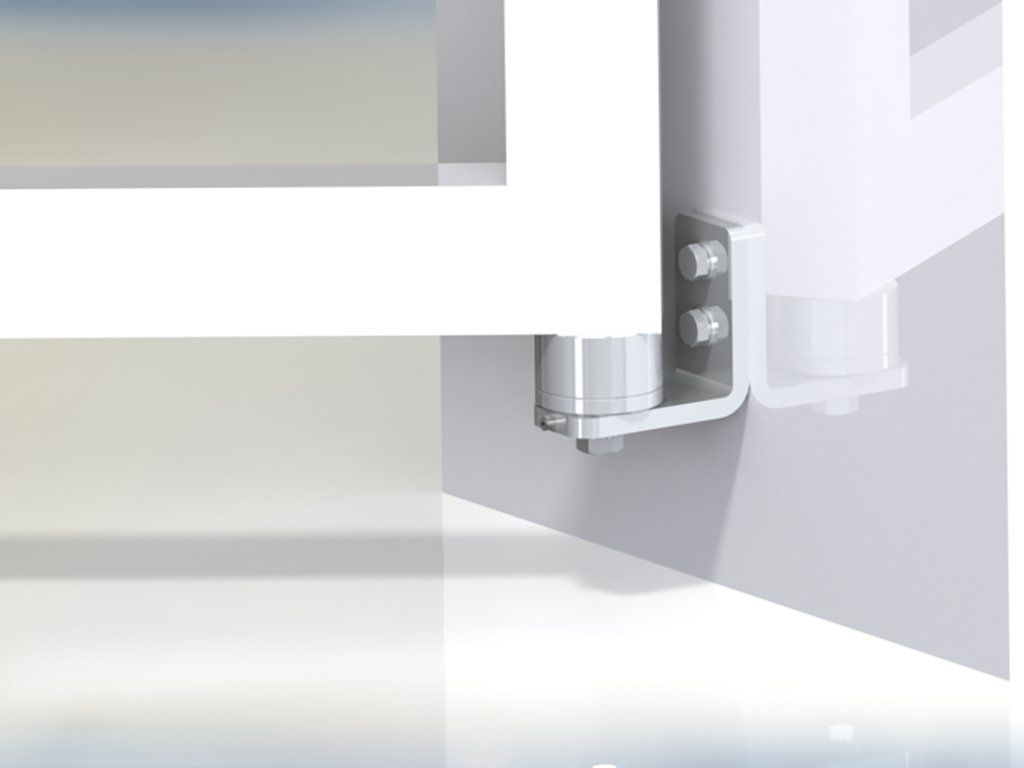

Konstrukce s konzolou: montážní deska ve tvaru L umožňuje pevné přišroubování pantu k boku sloupu nebo na betonovou podezdívku. Toto řešení je vhodné pro brány, kde je vyžadována stabilita bez nutnosti betonování spodního čepu.

Únosnost a varianty: výběr modelu se řídí hmotností křídla. Model AB 50 LSU disponuje únosností 250 kg na jeden kus a model AB 70 LSU má únosnost 350 kg na jeden kus.

Příprava pro navaření: pouzdro s ložiskem je dodáváno v surovém ocelovém stavu. To umožňuje vytvoření pevného spoje s rámem brány bez komplikací se zinkovou vrstvou.

Systémové propojení: pro dosažení správné geometrie otáčení je nutné tento spodní díl kombinovat s horním pantem s konzolou řady AB ASU. Oba díly musí být ze stejné velikostní řady, aby byla zachována osa otáčení křídla.
